Bromtonen meten met de spectroid app

Meetopstelling;

Zet alle geluidsbronnen uit, het geluid in de kamer is dan minimaal.  Zet de radio, tv en de mechanische klok uit.

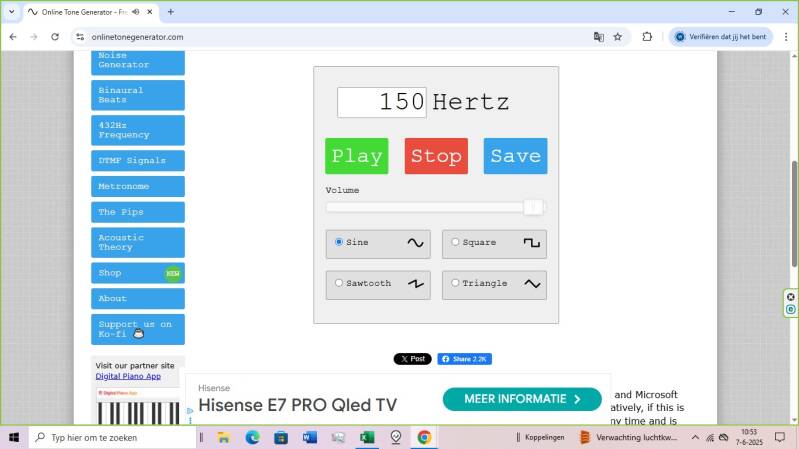

Computer: Zet de online toongenerator https://onlinetonegenerator.com/  aan op 150 Hz, en zet het geluidsvolume zodat de bromtoon hoorbaar is.

De spectroid app kan zo ingesteld worden:

sampling rate 8000 Hz, het frequentiebereik ligt tussen 0 en 4000 Hz

fft 4096 bins  8000 Hz/4096 = 2 Hz per bin, dit is nauwkeurig genoeg om de 150 Hz op te nemen.

window function: Blanckman-Harris

interval: 50 Hz

smoothing: 0.3

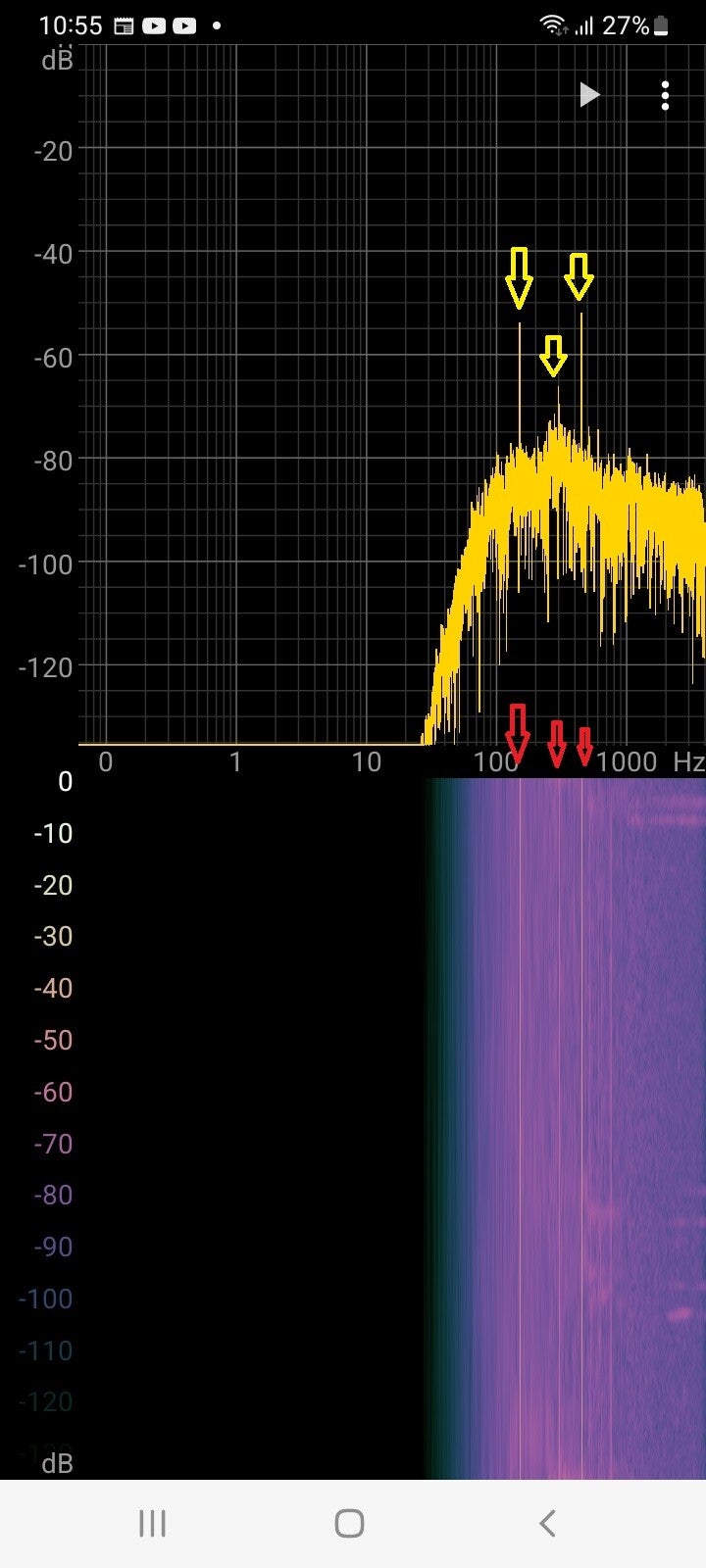

Uitleg van het plaatje

De gele pijltjes van links naar rechts:

Het eerste pijltje wijst de 150 Hz toon aan.

Het tweede en derde pijltje zijn de harmonischen van de grondtoon.

150 * 2 = 300 Hz

150 * 3 = 450 Hz

Dit beeld is normaal en verklaarbaar, dit is gewoon vervorming van het 150 Hz signaal.

Dit app plaatje kunt u op de app met twee vingers vergroten.



Onderste plaatje met de rode pijltjes.

Dit is de waterval oftewel een tijdsopname van het signaal.

Het beginpunt van de meting ligt onderaan het plaatje, het eindpunt van de opname ligt tegen de rode pijltjes.

Onder de rode pijltjes zijn 3 lichte streepjes te zien, de streepjes zijn constant aanwezig, dat klopt want de generator stond constant aan op 150 Hz.

Natuurlijk zijn ook hier weer de harmonischen te zien op 300 en 450 Hz.



Zwart is geen signaal, onder de 25 Hz worden er geen signalen waargenomen, dat is normaal.

De dB waarde is niet gekalibreerd, 0 dB komt overeen wat de smartphone maximaal kan opnemen.
