Voorbeeld 2:

Met twee plaatjes zal ik laten zien wat met een spectrumanalyse zichtbaar gemaakt kan worden.

Bij deze test heb ik gebruik gemaakt van een oscilloscoop en een functiegenerator.

Op het eerste plaatje ziet u 5 sinussen.

Op de horizontale as wordt de tijdbasis uitgezet en op de verticale as wordt de amplitude van het signaal zichtbaar gemaakt.

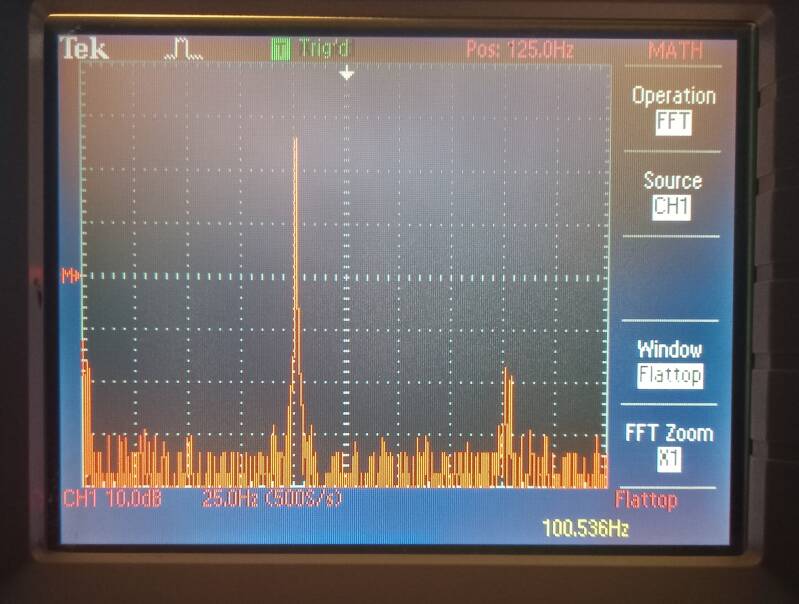

Op het tweede plaatje ziet u een spectrumanalyse (fft)

Op de horizontale as wordt een frequentieband uitgezet (denk aan de frequentieband op een ouderwetse analoge radio) en op de verticale as wordt de amplitude van het signaal zichtbaar gemaakt.

Op het vierde blokje is een 100 Hz signaal te zien, op het achtste blokje is een 200 Hz te zien, de 200 Hz is een harmonische van het 100 Hz signaal.

Beide plaatjes tonen hetzelfde signaal, alleen de presentatie op het scoopbeeld is anders.

100 Hz wordt als een bromtoon gehoord.
