Met paar componenten kunnen interessante metingen gedaan worden.

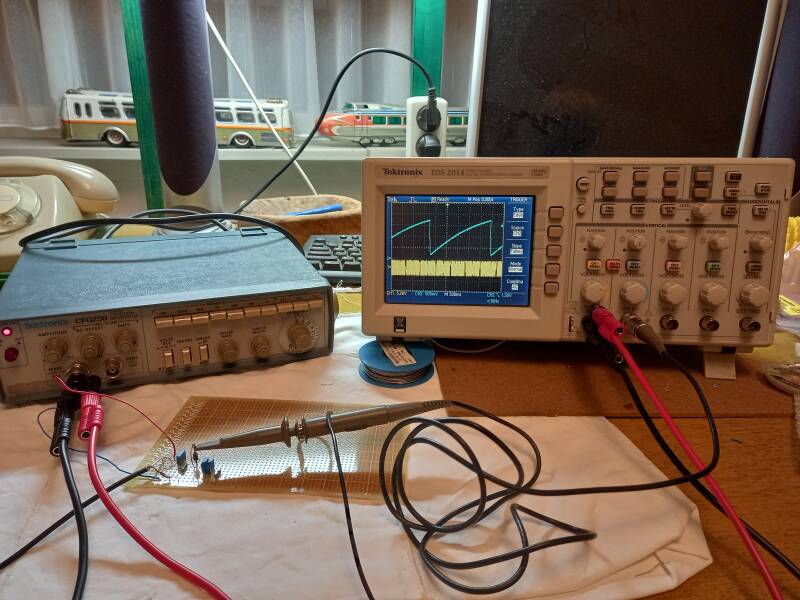

Met een hoogdoorlaatfilter, diode, weerstand en condensator en een sweep generator kunnen de onderstaande resultaten bereikt worden.

Deze schakeling kan frequentie omzetten naar een gelijkspanning.

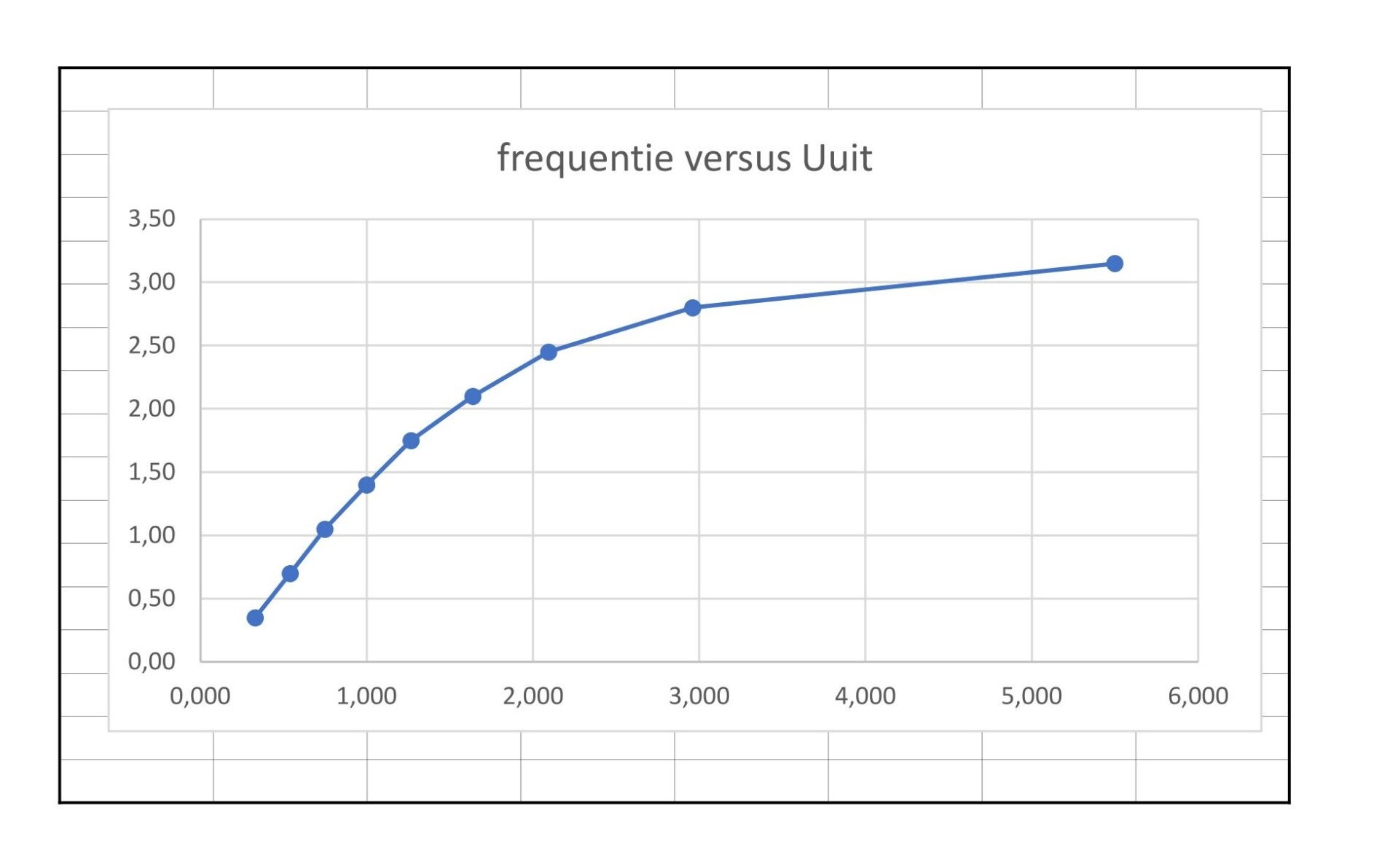

Door de functiegenerator op 10 Vpp te zetten en de frequentie te variëren varieert de gelijkspanning aan de uitgang van de schakeling.

De maximale uitgangsspanning is in dit geval 3.5 Volt dc.

De kantelfrequentie (- 3db punt) ligt op ongeveer 2 kHz.

Fc = 1/(2*3.14*10 nF* 10 kOhm) = 1.6 kHz

De reactantie van een condensator: Xc = 1(2*3.14*f*C)

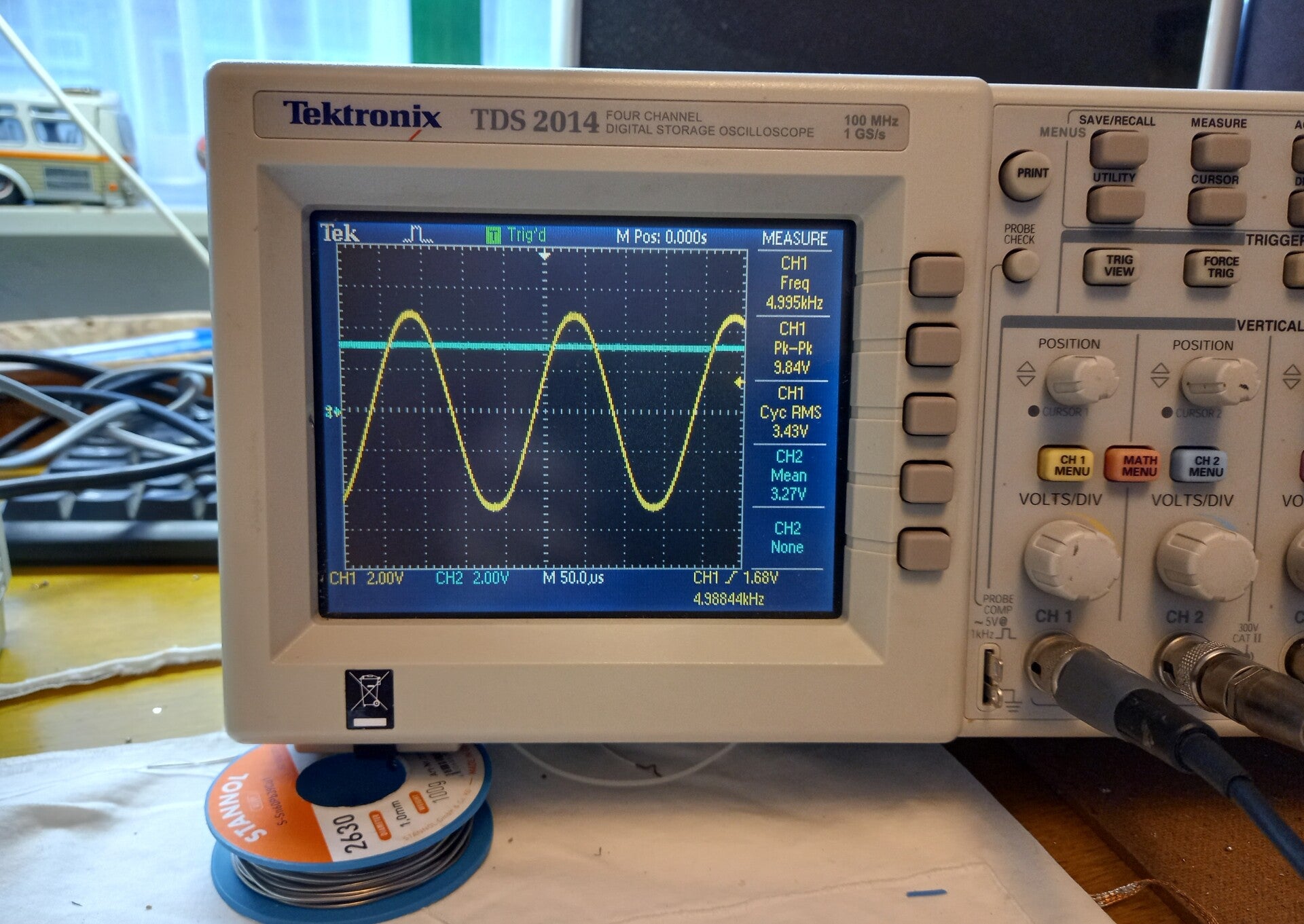

Bij een vaste frequentie en ingangsspanning kan de DC spanning na de diode bekeken worden.

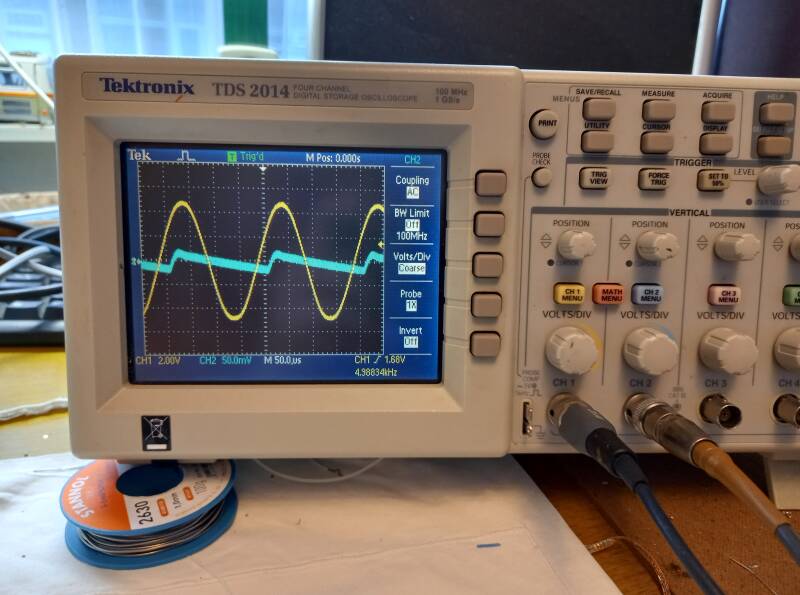

Bij een vaste frequentie en ingangsspanning kan de rimpel na de diode bekeken worden.

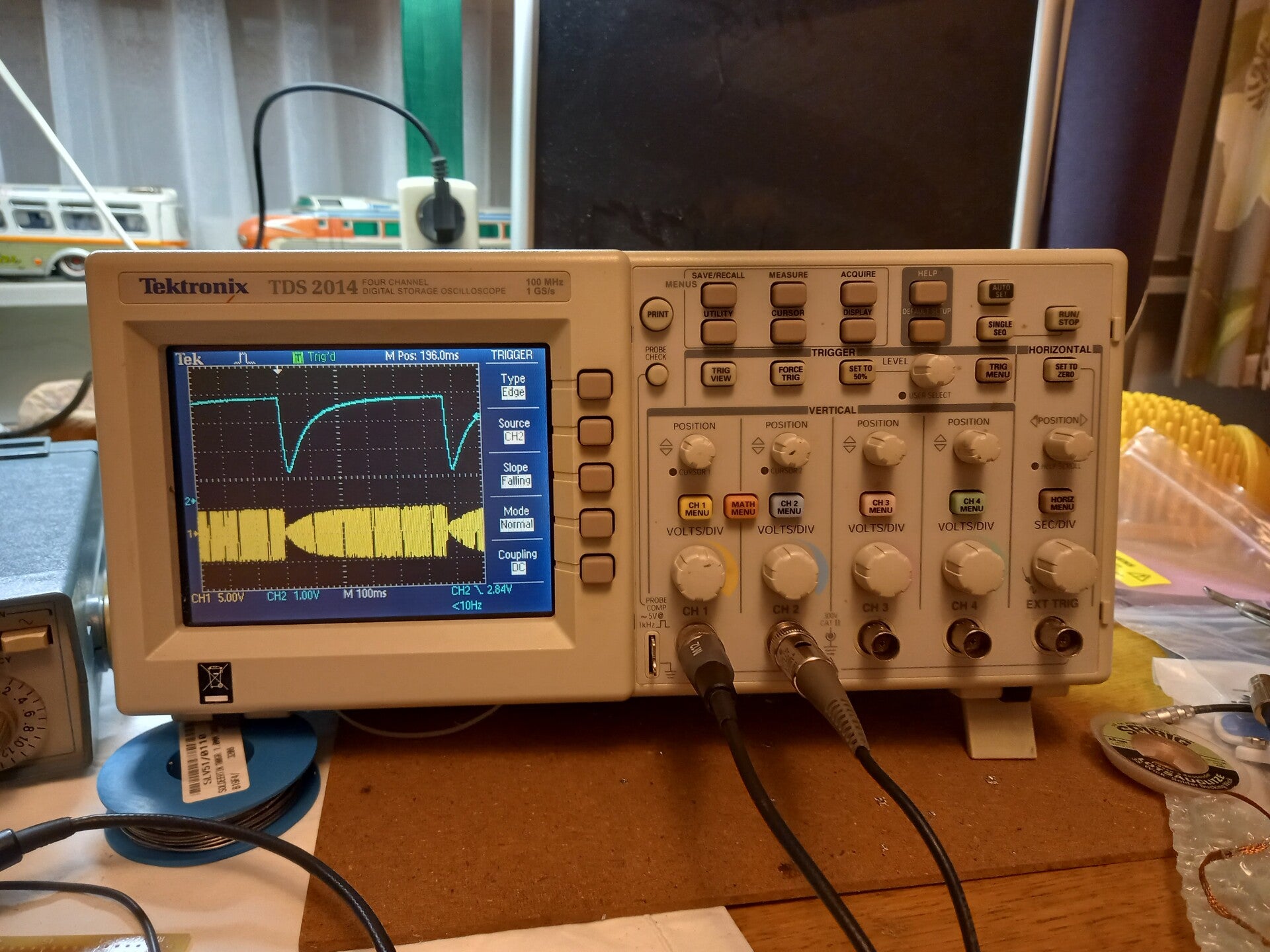

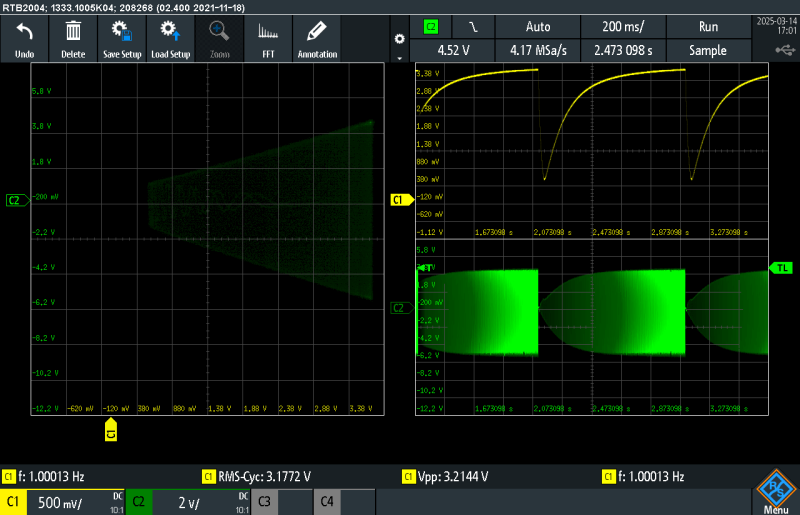

Hieronder wordt de schakeling gevoed door een sweep generator.

Oefening
