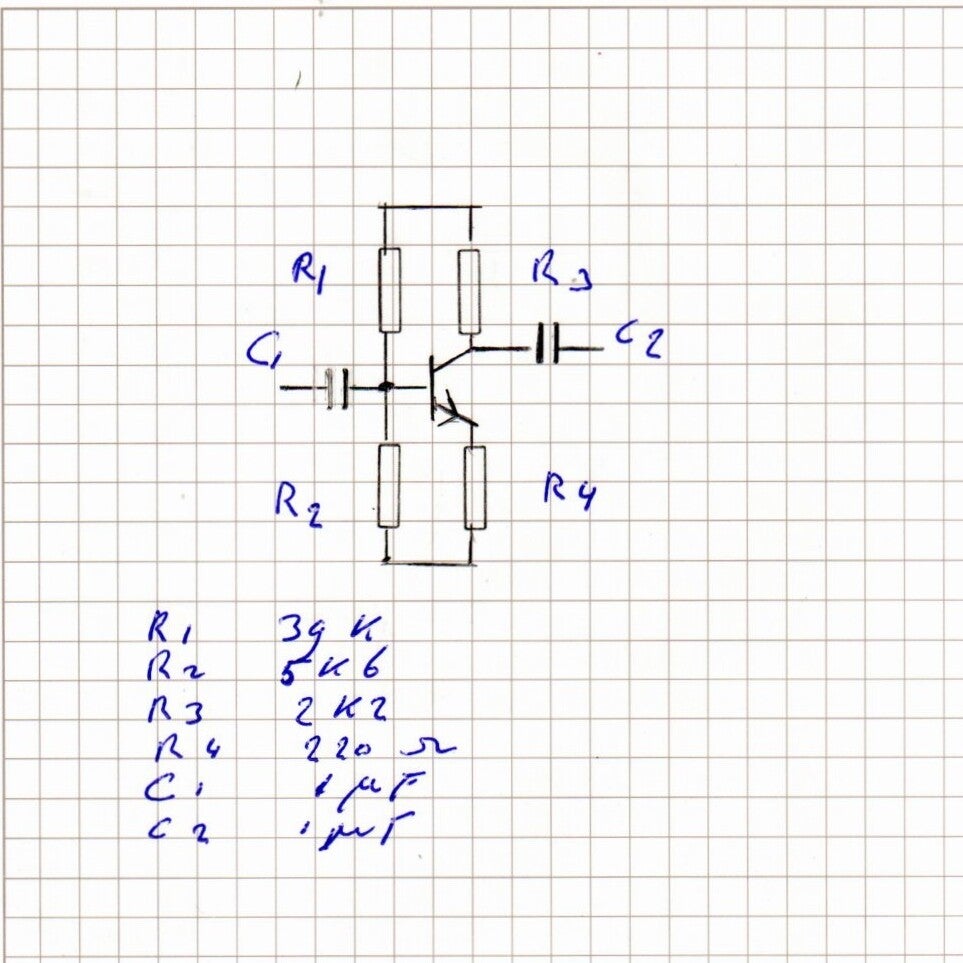

Aan deze versterker kunnen wat interessante metingen gedaan worden.

Met deze componenten en een 9 volt batterij versterkt de versterker ongeveer 10 maal.

Transistor bc107

U batterij =  8.8 V

U collector = 4.85 V dc

U basis = 1.06 V

U emitter = 0.4 V

hfe = ongeveer 100

Berekeningen:

Ur4/ r4 = Ie

0.4 V / 220 Ohm = 1.8 mA

I collector = 1.8 mA

 1/ring = 1/r2 + 1/r1+ 1/(r4*100)

 1/ring  =  1/39k + 1/5.6k + 1(220*100)

ring = 4k Ohm

hoogdoorlaat filter - 3dB punt

1/(2*3.14*4 k Ohm*1 uF) = 39 Hz

gemeten 47 Hz

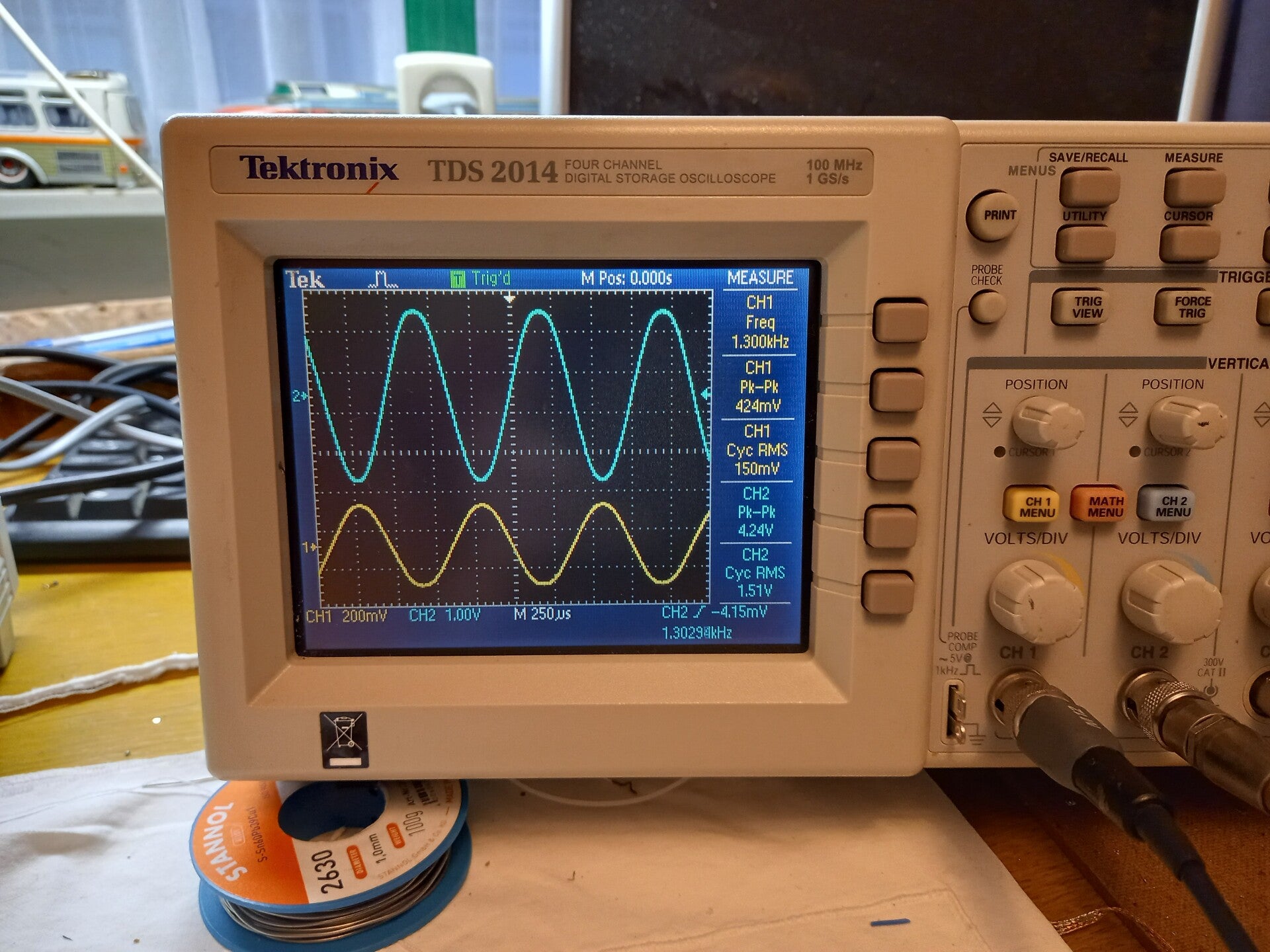

Ingangssignaal ten opzichte het uitgangssignaal, de versterkingsfactor is bijna 10 maal.

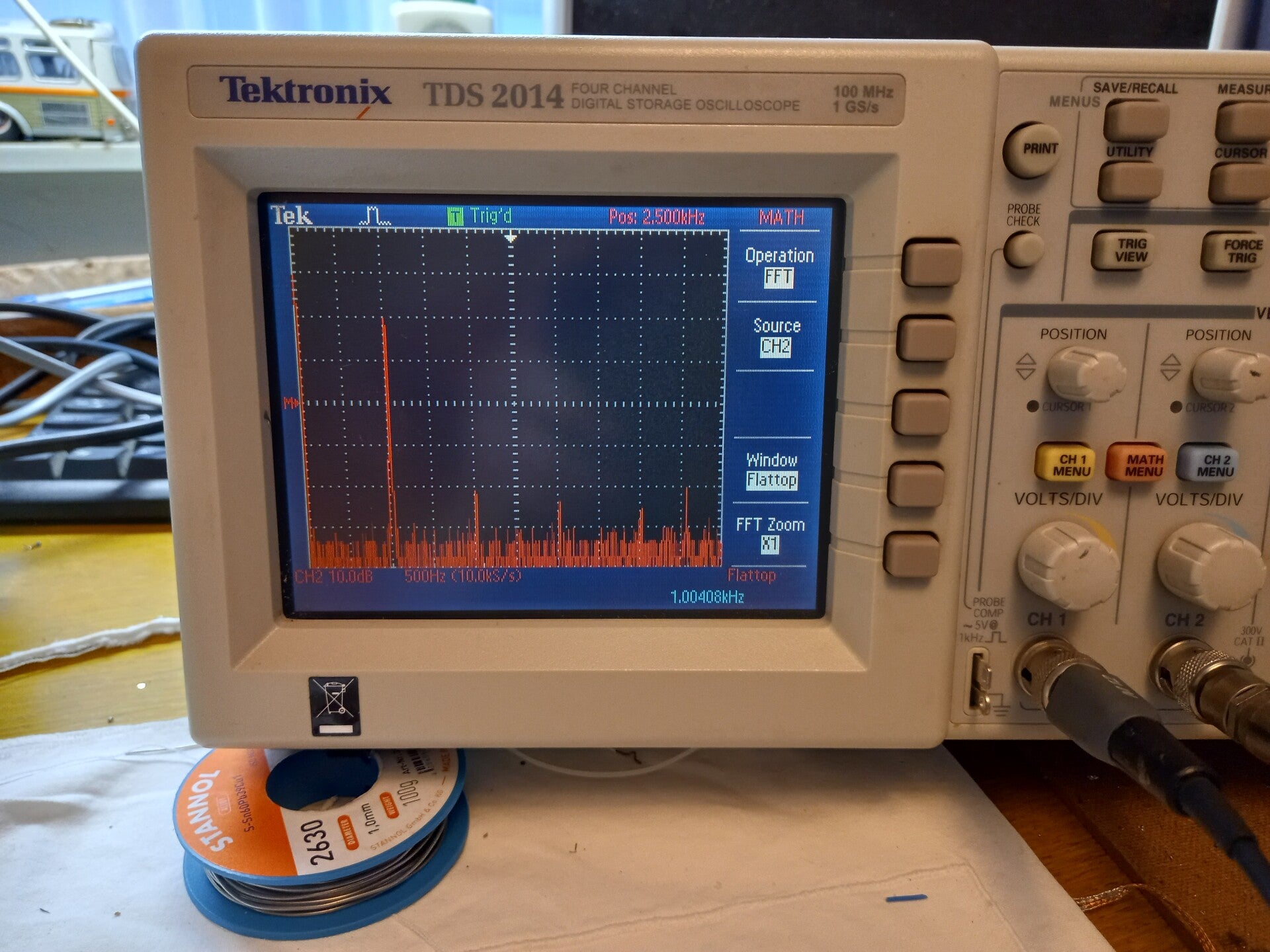

Met de FFT meting is de harmonische vervorming te zien.

Het grootste signaal is een 1 kHz signaal, 2 hokjes verder is een klein 2 kHz signaal te zien.

Vier hokjes verder ten opzichte van het 1 kHz signaal is een 4  kHz signaal te zien.

De wisselspanningen over de emitter en collector weerstanden, deze zijn precies 10 maal zo groot.
